Поддержание оптимального движения горячей жидкости по контуру – ключ к стабильной работе отопительной установки. Чтобы обеспечить равномерный прогрев радиаторов и минимальные потери тепла, насос должен подходить под специфику вашего теплообмена.
Для систем с несложной разводкой достаточно устройства с невысоким уровнем производительности и средней мощностью, а вот в сложных схемах с несколькими контурами и большой протяжённостью лучше использовать агрегаты повышенной производительности и с возможностью регулировки скорости вращения.
Обратить внимание стоит на тип конструкции: встроенный мокрый ротор обеспечивает бесшумность и долговечность, тогда как с сухим ротором проще осуществлять обслуживание и замену деталей. Правильный выбор помогает избежать перегрева и перебоев в циркуляции жидкости, что напрямую сказывается на комфорте и экономии энергоресурсов.
Как выбрать циркуляционный насос по параметрам системы отопления
Объем теплоносителя и проток. Сначала определите, какой объем жидкости должен прокачиваться за час. Обычно для жилых помещений берут 1,2–1,5 м?/ч на 100 м? площади. Это позволит понять, с каким расходом следует подбирать агрегат.
Высота подъема жидкости. Определите необходимое давление, которое насос должен создать для преодоления сопротивления труб, радиаторов и других элементов. Обычно это 3–6 метров водяного столба, но точнее подсчитайте потери давления с учетом длины труб и количества фитингов.
Мощность и энергопотребление. Учитывайте электроэнергию, которую устройство будет расходовать. Для дома средней площади подойдет агрегат мощностью 40–70 Вт. Лучше выбирать модели с регулировкой скорости для оптимальной работы и экономии электроэнергии.
Материал корпуса и крыльчатки. От него зависит долговечность. Для большинства систем достаточно насосов с корпусом из серого чугуна либо нержавеющей стали, а крыльчатками из износостойкого пластика или бронзы.
Тип подключения. Убедитесь, что размеры патрубков и способы креплений подходят к вашей разводке. Чаще всего применяются соединения с резьбой O 1′ или O 1?’.
Уровень шума. При выборе обратите внимание на характеристики шума. Для жилых комнат лучше брать модели с низким уровнем звука – около 30–40 дБ.
Небольшой запас по мощности и напору не помешает, но не стоит брать слишком мощный насос – это приведет к перегрузкам системы и лишнему расходу электроэнергии.
Устройство и принцип действия стандартного циркуляционного насоса
Для обеспечения равномерного движения теплоносителя используется конструкция с корпусом, рабочим колесом и электродвигателем. В корпусе расположены всасывающий и нагнетательный патрубки, через которые жидкость поступает и под давлением выходит.
- Корпус – изготавливается из прочных материалов, выдерживающих высокую температуру и давление. Обеспечивает герметичность и направляет поток жидкости.
- Рабочее колесо – вращается на валу под действием мотора, создавая центробежную силу, которая заставляет теплоноситель двигаться по трубам.
- Подшипники и уплотнения – минимизируют трение и предотвращают утечку жидкости, продлевая срок службы элементов.
- Электродвигатель – преобразует электрическую энергию в механическую, заставляя вал вращаться с нужной скоростью.
Когда мотор включается, вал приводит в движение крыльчатку, которая захватывает теплоноситель у входа и выбрасывает его под давлением в нагнетательную магистраль. Центробежное воздействие увеличивает скорость и давление, обеспечивая поток через трубы.
Гидравлические характеристики зависят от диаметра рабочего колеса и скорости вращения, что позволяет подбирать оптимальный вариант под требования конкретной системы.
Виды приводов циркуляционных насосов: электронные, механические и магнитные
Для выбора подходящего привода стоит сразу ориентироваться на три ключевых типа:
| Тип привода | Особенности | Преимущества | Ограничения |
|---|---|---|---|
| Электронный | Использует встроенный контроллер и бесщеточный мотор, часто с возможностью регулировки скорости в зависимости от нагрузки. | Точная модуляция, низкое энергопотребление, сниженный уровень шума, долговечность. | Чувствителен к перепадам напряжения, требует качественного электропитания и защиты от скачков. |
| Механический | Стандартный привод с электродвигателем и валом, соединённым с рабочим колесом через подшипники. | Простота конструкции, ремонтопригодность, широкая совместимость с различными системами. | Выше уровень вибраций и шума, время от времени необходима замена изношенных деталей. |
| Магнитный | Использует магнитную муфту для бесконтактной передачи вращающего момента без прямого соединения валов. | Минимальный износ, отсутствие протечек, устойчивость к коррозии, идеально для агрессивных сред. | Стоимость выше, требуется более внимательный подбор и обслуживание магнитной части. |
Если важна точная подстройка производительности при минимальном потреблении, выбирайте электронные модели. Для простоты эксплуатации и бюджетных решений механика станет оптимальным выбором. При эксплуатации в условиях повышенной агрессивности среды выгодно использовать магнитные системы, где требуется герметичность и износостойкость.
Особенности монтажа и подключения циркуляционного насоса в закрытых контурах

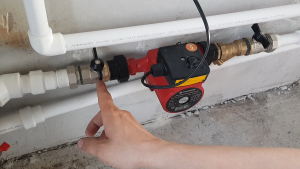

Устанавливайте насос строго на подающем или обратном трубопроводе, учитывая направление стрелки на корпусе. Подключение должно осуществляться так, чтобы обеспечить заполнение камеры водой без попадания воздуха. Для удобства обслуживания монтируйте байпас и шаровые краны с обеих сторон агрегата.
Обязательно ставьте сетчатый фильтр перед устройством, чтобы защитить его от грязи и механических частиц, способных вывести из строя рабочую часть и снизить эффективность. Трубы в местах установки агрегата крепите жестко, чтобы предотвратить вибрации и шумы при работе.
Для исключения гидроударов используйте гидроаневризму или расширительный бачок в автономной части контура. Электропитание подключайте через УЗО и автомат, рассчитанные на нагрузку агрегата с запасом. Кабель прокладывайте так, чтобы избежать заломов и повреждений, а сам аппарат ставьте в сухом, проветриваемом месте.
Перед запуском спускайте воздух из системы через специальные краны или прокачку в насосе. Если установлен насос для воды с электронным управлением, убедитесь в правильности настроек и совместимости с токовыми характеристиками источника питания.
Не забывайте о соблюдении правил техники безопасности и требований инструкции по монтажу конкретной модели. Это обеспечит долговечность и бесперебойность циркуляции теплоносителя по замкнутому контуру.
Техническое обслуживание и диагностика неисправностей циркуляционных насосов
Регулярная проверка состояния уплотнений помогает избежать протечек и уменьшить износ подшипников. Визуально контролируйте отсутствие подтеков под каждой частью насосного оборудования.
Чистка крыльчатки и фильтров – обязательный пункт. Засорение приводит к снижению производительности и увеличению шума. Для очистки отключите питание и аккуратно снимите крышку корпуса, удалив мусор и известковый налёт.
Проверка электропитания начинается с контроля напряжения на клеммах. Падение входящего напряжения ниже нормы – частая причина перебоев. Осмотрите кабель и соединения на наличие повреждений или коррозии.
Подшипники требуют смазки или замены при появлении гудящего или скрежещущего звука. Прислушивайтесь к работе мотора, необычные шумы обычно сигнализируют о необходимости вмешательства.
Если насос перестал качать или перекачивает жидкость нестабильно, проверьте наличие воздуха в системе. Воздушная пробка снижает напор и вызывает вибрации. Откройте клапаны для выпуска воздуха.
Тестируйте производительность, сравнивая текущие параметры потока и давления с паспортными данными. Разница в показателях укажет на износ внутренних деталей или забитые каналы.
Загрязнённый теплоноситель ускоряет износ и блокирует рабочие элементы. Рекомендуется регулярно проводить промывку контура и использовать фильтры грубой очистки перед насосом.
Своевременная замена изношенных деталей, особенно уплотнителей и подшипников, продлевает срок службы механизма. Используйте компоненты, подходящие по техническим характеристикам и материалам.
Сравнение односкоростных и многоскоростных насосов по эксплуатационным характеристикам
Односкоростные модели работают на постоянной мощности, что упрощает монтаж и обслуживание. Их надежность высока, благодаря простому конструктиву и отсутствию сложной регулировки. Однако при изменении нагрузки или температуры эффективность падает – избыточное давление приводит к перерасходу электроэнергии и шуму. Такие установки подходят для небольших контуров с постоянными параметрами циркуляции.
Многоскоростные устройства обеспечивают гибкую подстройку под текущие условия, экономия энергии достигает 20-35% по сравнению с односкоростными. Автоматическая смена режимов снижает износ комплектующих и уровень вибраций. Они лучше справляются с изменениями тепловой нагрузки и позволяют оптимизировать давление в трубах, что продлевает срок службы всей системы. Однако из-за более сложной конструкции требуется периодическая проверка электроники и настройка.
Рекомендуется выбирать первый вариант для стабильных, небольших контурах с минимальными колебаниями параметров. Многоступенчатые – при наличии значительных перепадов температуры и изменениях потока, особенно в больших схемах с несколькими зонами регулирования.
